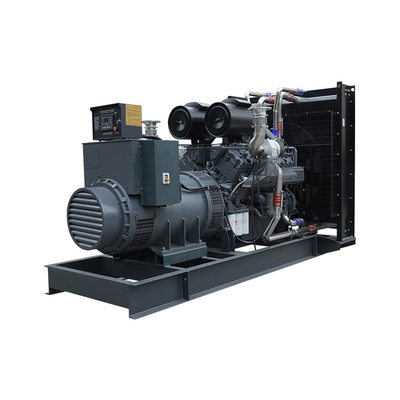

Unità di chilowatt Perkins Diesel Generator Set 750kva Electric Power di VDE0875-N 600

Generatore elettrico dell'unità motrice del generatore di SHX 600kw Perkins Diesel Generator Set 750kva



Norme fabbricanti:

ISO8528; ISO1105; ISO3046; GB/T2820; GB755; BS5000; NEMAMG-22; YD/T502



Parametri elettrici
Distorsione di Wave: <10> Fluttuazione di tensione: <0> Fluttuazione frequenza/di tensione: <> L'AVR auto-ha regolato, il tasso di regolazione del voltaggio: <> Accordi di repressione di interferenza radio con la stipulazione di VDE0875-N e di ISO8528



Specificazione del gruppo elettrogeno diesel di 600kw Perkins

Modello di Genset	SPF825
Potere stimato di Genset	600KW/750KVA
Tensione nominale	400/230V (regolabile)
Corrente nominale	1080 amp
Frequenza	50 hertz
Fattore di potenza	0,8 rivestimenti isolanti
Tipo di collegamento	3 cavo di fase 4
Sistema di raffreddamento	Ciclo chiuso raffreddato ad acqua con il fan, serbatoio di acqua
Dimensione globale (L×W×H) millimetro	4500×1900×2200
Peso lordo (chilogrammi)	6000
Motore diesel
Marca	Perkins
Modello	4006-23TAG2A
Tipo del motore	6 cilindri nella linea, 4 colpo, aria-aria dopo-raffreddato
Aspirazione	Turbo
Velocità girante	1500 GIRI/MIN.
Sistema di raffreddamento del motore	Raffreddato ad acqua
Sistema di comando di velocità	Regolatore di velocità elettronico
Iniziare metodo	Dalle batterie 24V
Sistema del filtro dal motore	Tipo asciutto filtro dell'aria, filtro del carburante, filtro dell'olio, filtro da acqua
Spostamento (L)	23
Bore×Stroke (millimetri)	160×190
Rapporto di compressione	13,6: 1
Consumo di combustibile del carico di 100% (g/kw.h)	≤209
Capacità del lubrificante (L)	113,4
Alternatore
Marca	Farrand
Modello	FLD634B
Ecciti il tipo	Regolamento autoeccitato senza spazzola di AVR
Tipo di collegamento	3 palo di fase 4
Cambiamento costante di frequenza	0,50%
Nessuna tensione del carico	≥95%-105%
Tensione costante	≤±1%
Classe d'isolamento	Classe H
Grado di protezione	IP23
Le componenti del genset
(1) motore diesel; (2) alternatore; (3) assemblea del radiatore & del serbatoio di acqua; (4) pannello di controllo; (5) telaio base.





Funzione di controllo
Inizio chiave/inizio automatico
Metri del monitoraggio: Corrente; Frequenza; Tensione del cavo; Genset KVA; Chilowatt di Genset; Uscita
Capacità; Uscita KW.H; Fattore di potenza.
Avvertimento/arresto: Sotto/sopra dell'alternatore i volt, frequenza; Sotto/sopra velocità; Pressione di olio basso; Alti impiegati del motore; Volt massimi minimi della batteria; Sopra corrente; Arresto di guasto a terra.





PORTATA DI RIFORNIMENTO

1. MOTORE DIESEL

1,1 motore che include il tipo bagnato cilindro, la camera di combustione dell'iniezione diretta, la sovralimentazione dello scarico, il raffreddamento ad acqua, il governatore elettronico, ecc.

1,2 sistema di alimentazione, che include, pompa del carburante, filtri o filtri, ecc.

1,3 presa d'aria e impianto di scarico, che include il filtro dell'aria, silenziatore di scarico, muggito, tutta la conduttura dello scarico e dell'assunzione, cablings, strumenti, valvole e le regolazioni, ecc.

1,4 sistema di raffreddamento, che include il radiatore con l'allarme ed indicatore di livello dell'acqua, commutatore termostatico, radiatore termostatico, fan montato albero motore, tutta la conduttura collegata, cablings, strumenti, valvole e le regolazioni, ecc.

1,5 il sistema di lubrificazione include le pompe, pozzetti dell'olio, filtri e filtri di olio, tutta la conduttura collegata, strumenti, valvole e le regolazioni, ecc.

1,6 sistema iniziare, che comprende 2 serie di batterie, un insieme del caricatore di CA e del collegamento la conduttura, i cablings, lo strumento, le valvole e delle regolazioni, ecc.

2. GENERATORE SINCRONO DI CA

2,1 il generatore, che include l'eccitatore, raddrizzatore, l'AVR, asse ha montato il fan a richiesta.

2,2 tutti i conduttura, cablings, strumenti, valvole e regolazioni, ecc. collegati.

3. ACCOPPIAMENTI E GUARDIA

3,1 accoppiamento

3,2 guardia di coppia

4. PANNELLO DI CONTROLLO

4,1 pannello di controllo automatico locale

5. PIASTRA DI BASE

5,1 piatto comune

6. DOCUMENTI

6,1 manuale dell'installazione del gruppo elettrogeno

6,2 manuale di funzionamento e di manutenzione del gruppo elettrogeno

6,3 manuale del pannello di controllo del gruppo elettrogeno

6,4 manuale del motore ed archivio di qualità

6,5 manuale dell'alternatore ed archivio di qualità

6,6 relazione sull'esperimento Acceptant della fabbrica

6,7 disegni e diagrammi relativi.
